Podstawowe wyposażenie procesowe
A piec grzewczy dla rafinerii ropy naftowej to podstawowe urządzenie termiczne stosowane w operacjach rafinacji ropy naftowej, przenoszące ciepło ze spalania paliwa do płynów procesowych przepływających przez wężownice rurowe. Zapewnia precyzyjną kontrolę temperatury w kluczowych procesach rafineryjnych, w tym destylacji ropy naftowej, hydrokrakingu, opóźnionym koksowaniu i reformingu katalitycznym. Tuopu Industry (Jiangsu) Co., Ltd. to profesjonalna marka pieców grzewczych i rur do pieców do odlewania odśrodkowego w Chinach, służąca jako dostawca pierwszego poziomu dla SINOPEC, PetroChina i CNOOC oraz kwalifikowany dostawca dla Sinochem Group. Firma zarządza wielkoskalową bazą produkcyjną grzejników opalanych, inteligentnym zakładem produkującym rury piecowe oraz dokiem typu roll-on/roll-off, świadcząc usługi kontraktowania EPC w zakresie pieców grzewczych klientom z branży petrochemicznej, chemicznej węglowej i rafinerii ropy naftowej.
Podstawowe typy grzejników opalanych rafinerią
R
Grzejnik reakcyjny
Ogrzewanie i reakcje katalityczne zachodzą jednocześnie w rurach w temperaturze od 850 do 1000 stopni Celsjusza, stosowanych do hydrokrakingu i reformingu katalitycznego.
D
Podgrzewacz destylacyjny
Podnosi strumienie węglowodorów do określonej temperatury bez powodowania krakowania, stosowany do destylacji ropy naftowej i separacji aromatów.
Zgodnie ze standardami API 560, typowe konfiguracje grzejników obejmują pionowe grzejniki cylindryczne, poziome grzejniki wężownicowe w kabinie, grzejniki skrzynkowe z rurami pionowymi i grzejniki wężownicowe. Pionowe grzejniki cylindryczne zapewniają wysoką wydajność wymiany ciepła i równomierny rozkład temperatury. Poziome nagrzewnice kabinowe charakteryzują się zwartą konstrukcją i zajmują niewiele miejsca. Grzejniki skrzynkowe z rurami pionowymi umożliwiają łatwy dostęp konserwacyjny. Grzejniki spiralne minimalizują spadek ciśnienia i ryzyko zanieczyszczenia. Tuopu Industry (Jiangsu) Co., Ltd. wykorzystuje dojrzałe rozwiązania inżynieryjne i niezależne możliwości wytwarzania produktów podstawowych, aby dostosować wszystkie typy grzejników.
Efektywność cieplna i optymalizacja
85-92 %
Typowy zakres efektywności cieplnej
60-65 %
Udział kosztów energii w całkowitych kosztach operacyjnych
20-25 °F
Wzrost temperatury folii
Podwaja szybkość koksowania
Sekcja promiennika pracuje w najwyższych temperaturach wewnątrz grzejnika, gdzie temperatury metalu rur bezpośrednio decydują o żywotności sprzętu. Sekcja konwekcyjna odzyskuje ciepło odpadowe ze spalin poprzez rury żebrowane, co stanowi krytyczny czynnik poprawy ogólnej wydajności. Tuopu Industry (Jiangsu) Co., Ltd. kładzie nacisk na równomierny rozkład strumienia ciepła w sekcji promiennikowej i zoptymalizowany odzysk ciepła odpadowego w sekcji konwekcyjnej. Koksowanie stanowi główne wyzwanie wpływające na działanie w długim cyklu. Na każde 20 do 25 stopni Fahrenheita wzrostu temperatury folii, szybkość koksowania wzrasta w przybliżeniu dwukrotnie. Tuopu Industry (Jiangsu) Co., Ltd. zgromadziła rozległe doświadczenie w optymalizacji grzejników opalanych w wyniku ścisłej współpracy z Instytutem Wschodnich Chin, Instytutem Huafu i Instytutem Luoyang.
Portfolio produktów branżowych Tuopu
| Nazwa produktu | Jednostka aplikacji | Funkcja podstawowa |

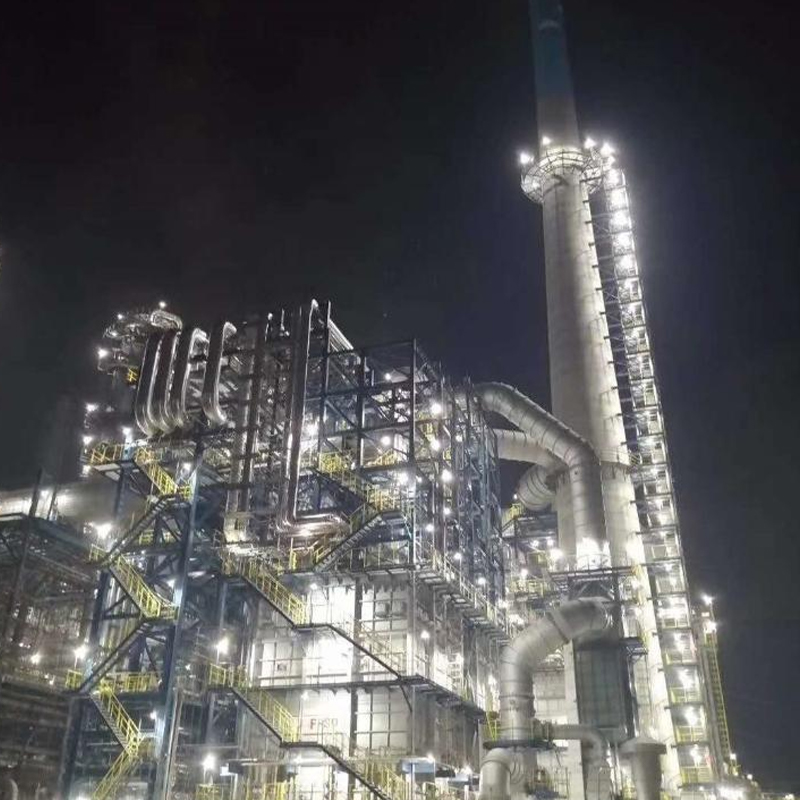

| Nagrzewnica opalana dla CDU i VDU | Jednostka destylacji ropy naftowej | Ogrzewanie ropy naftowej do temperatury destylacji w celu oddzielenia składników |

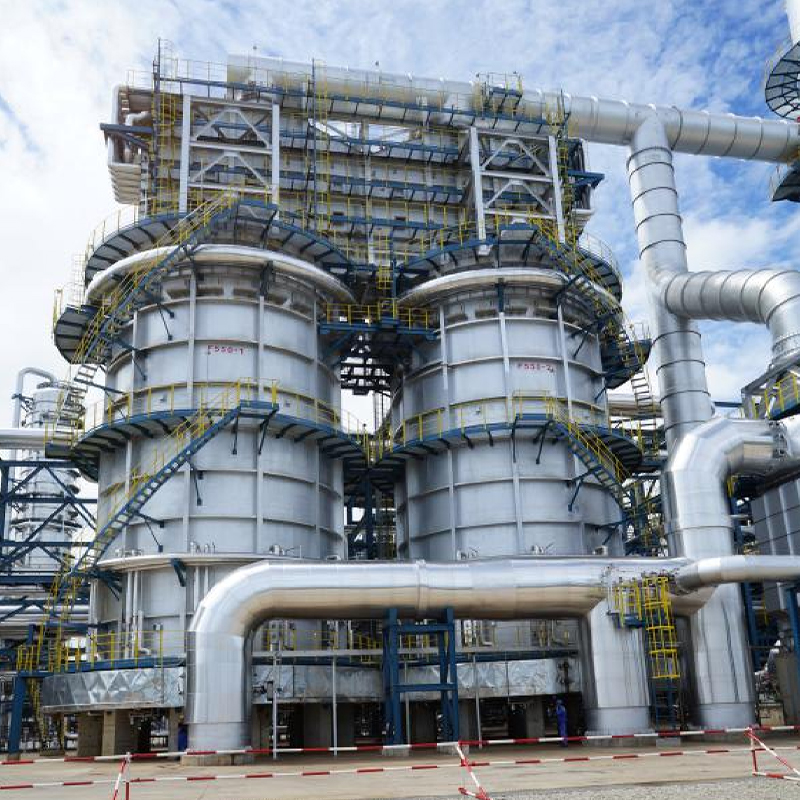

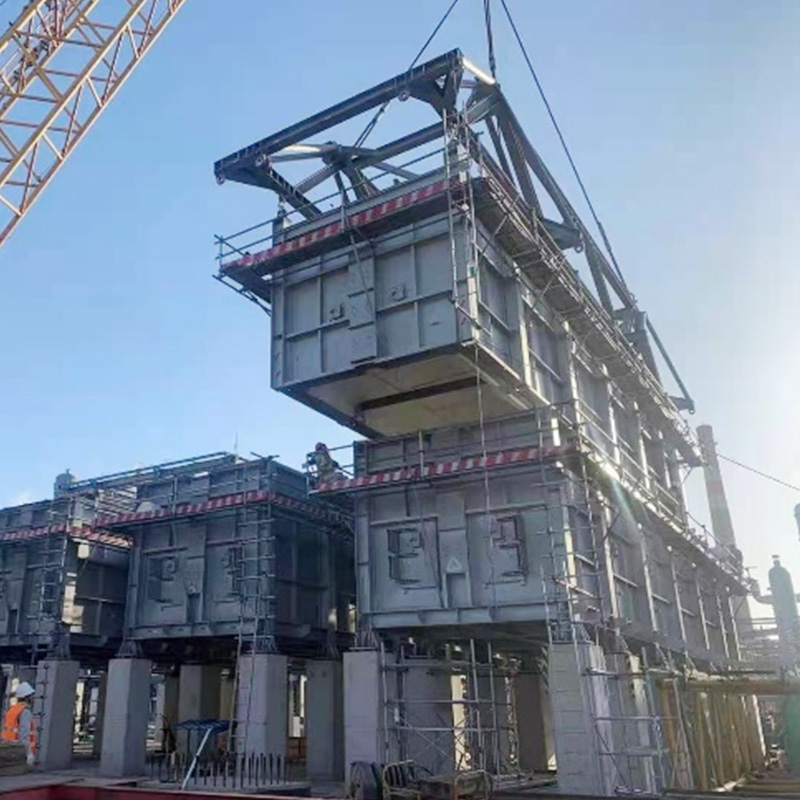

| Grzejnik opalany hydrokrakingiem | Jednostka hydrokrakingu | Zapewnienie wysokotemperaturowego źródła ciepła dla reakcji hydrokrakingu oleju ciężkiego |

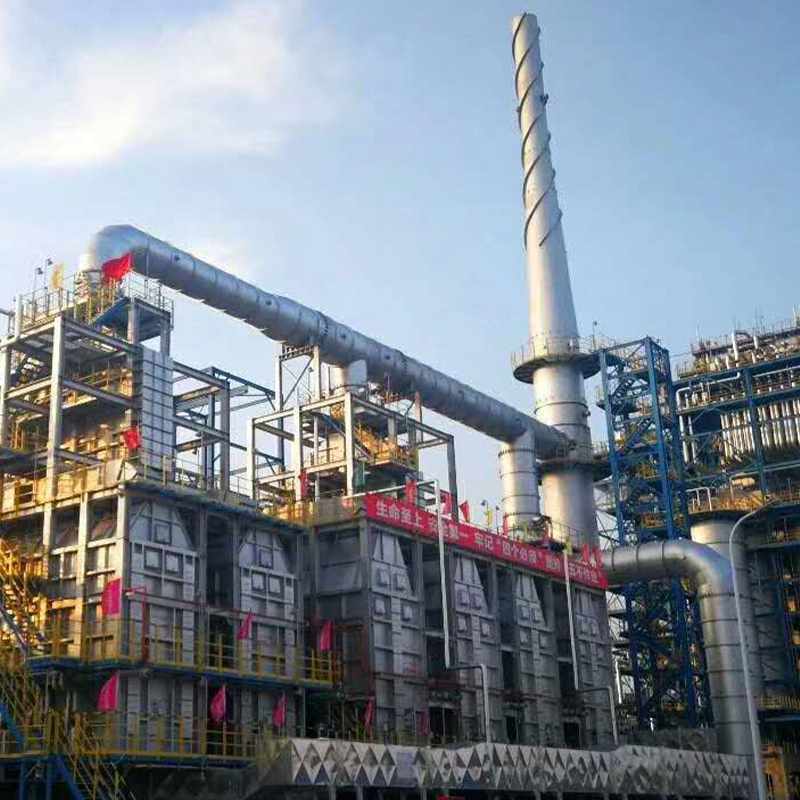

| Podgrzewacz pozostałości po hydrokrakingu | Jednostka uwodorniania pozostałości | Przetwarzanie pozostałości o wysokiej zawartości siarki i metali w celu poprawy uzysku oleju lekkiego |

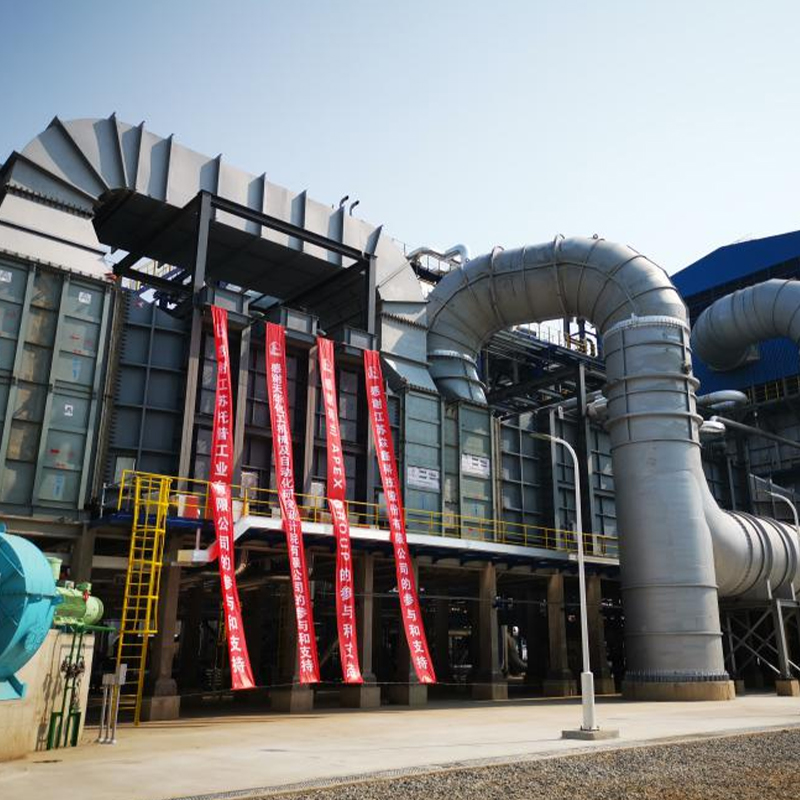

| Reformator wytwarzania wodoru | Instalacja Produkcji Wodoru | Dostarczanie ciepła na poziomie 1000 stopni Celsjusza do reformingu parowego węglowodorów |

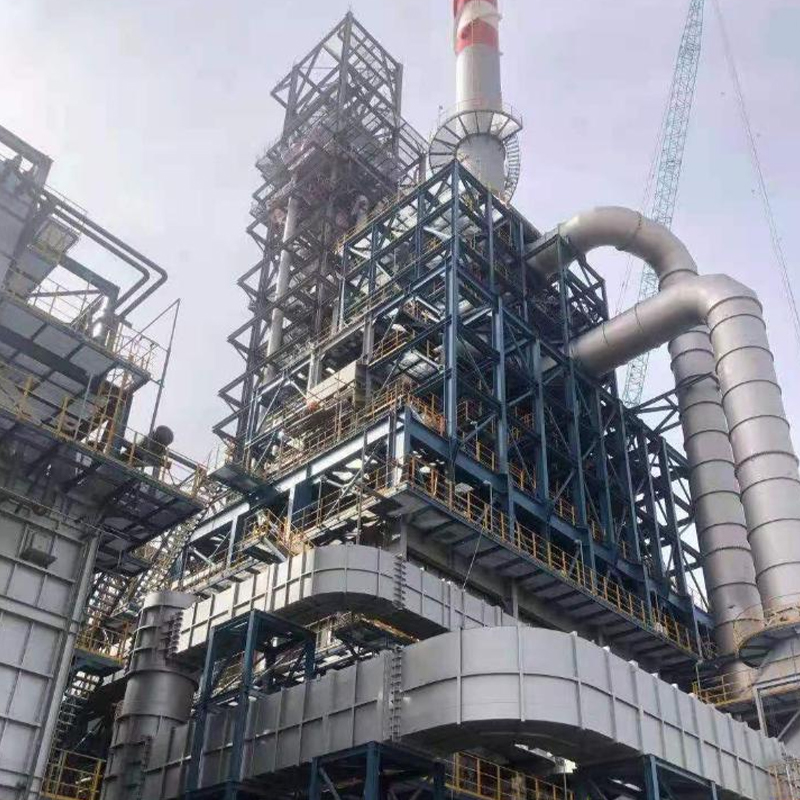

| Reformujący grzejnik opalany cztery w jednym | Jednostka reformingu katalitycznego | Integracja wieloprzebiegowego ogrzewania reakcyjnego w celu poprawy zwartości urządzenia |

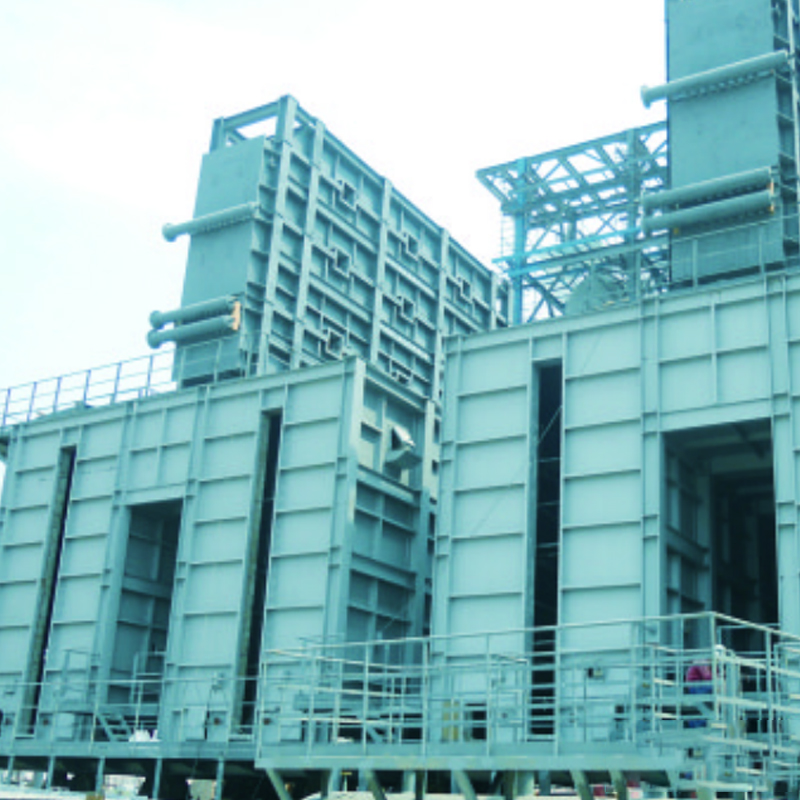

| Opóźniony podgrzewacz koksowniczy | Jednostka opóźnionego koksowania | Ogrzewanie ciężkiej pozostałości do temperatury krakingu w celu produkcji koksu naftowego |

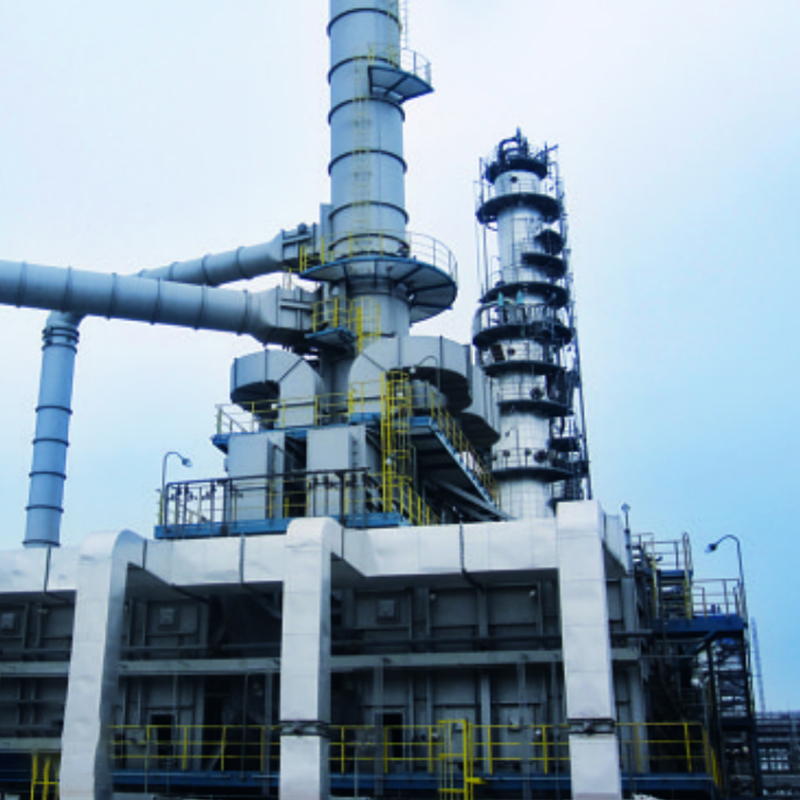

| Podgrzewacz jednostki Visbreakingu | Jednostka Visbreakingu | Zmniejszenie lepkości oleju ciężkiego w celu poprawy charakterystyki przepływu |

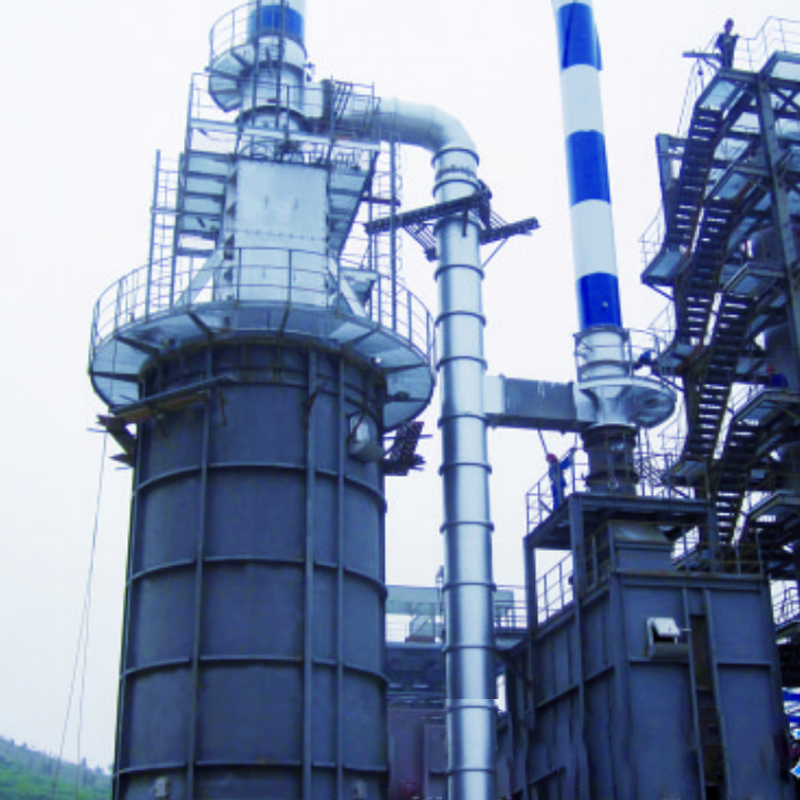

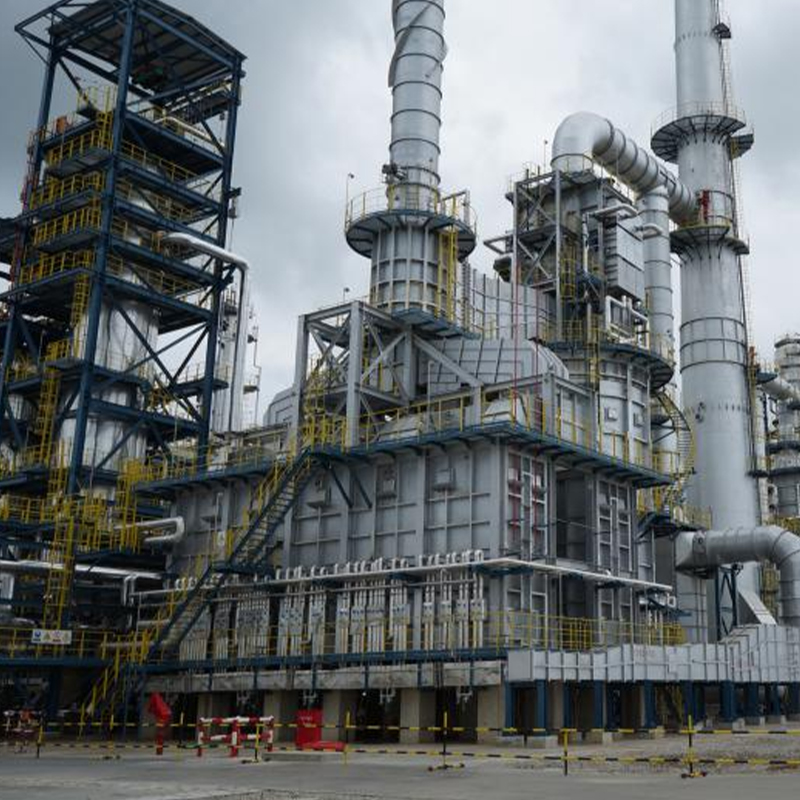

| Grzejnik opalany olejem napędowym do hydrorafinacji | Jednostka hydrorafinacji oleju napędowego | Podgrzewanie surowca do reakcji hydroodsiarczania i denitryfikacji |

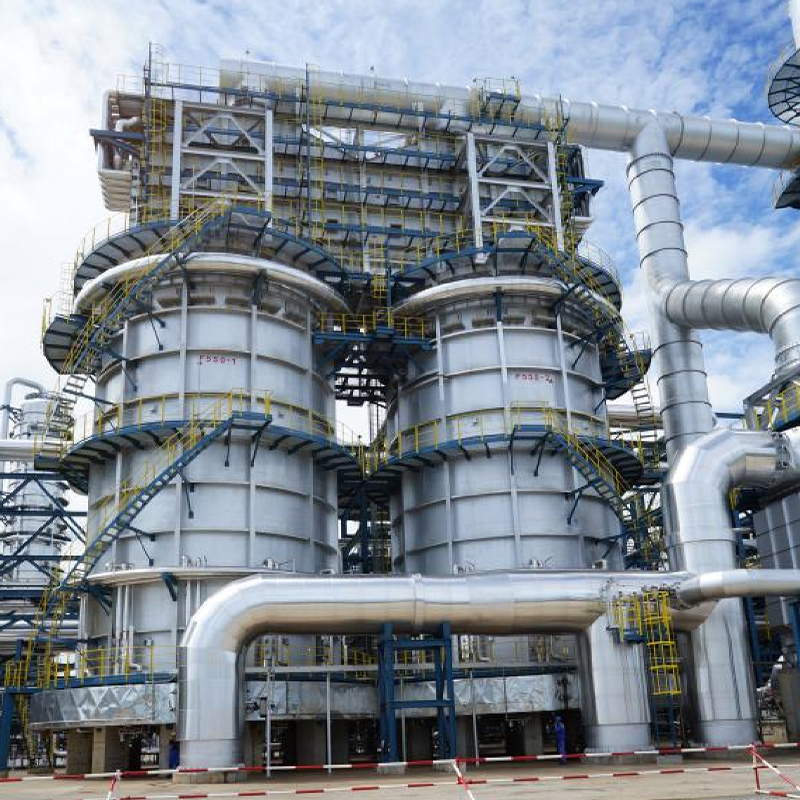

| Grzejnik opalany reboilerem ksylenu | Jednostka separacji aromatów | Zapewnienie źródła ciepła w reboilerze dla kolumny destylacyjnej ksylenu |

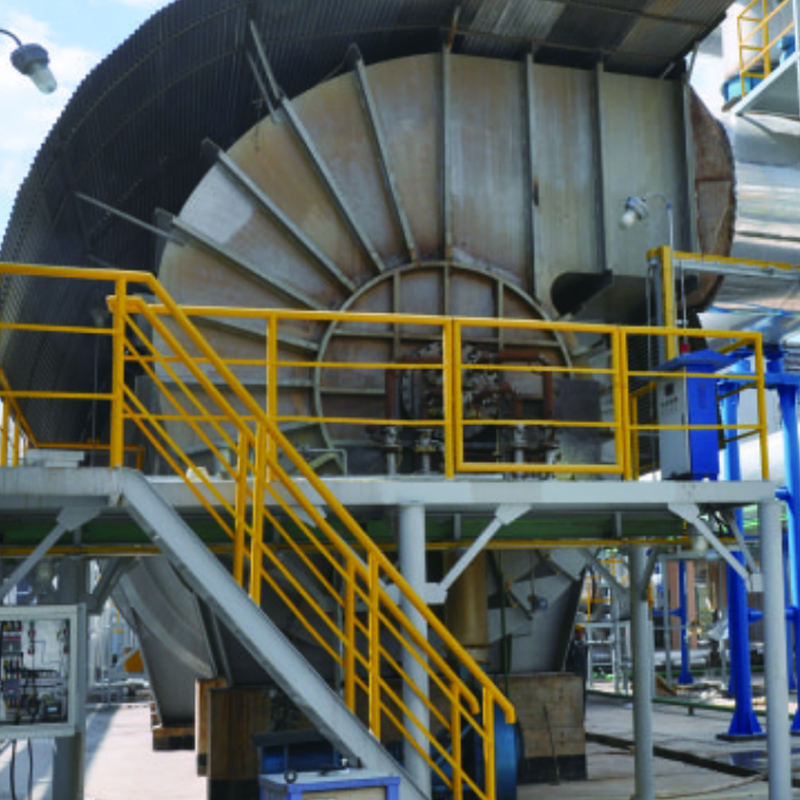

| Piec do spalania siarki | Instalacja Odzysku Siarki | Spalanie gazów odlotowych zawierających siarkę w celu spełnienia norm środowiskowych |
Wybór materiału i trwałość
01
Rury sekcji promieniującej
Rury ze stali stopowej odlewane odśrodkowo serii HP, stabilne powyżej 950 stopni Celsjusza, odporne na pełzanie w wysokiej temperaturze i nawęglanie
➔
02
Płetwy sekcji konwekcyjnej
Równowaga odporności cieplnej i odporności na korozję gazów spalinowych w celu wydajnego odzyskiwania ciepła odpadowego
➔
03
Modułowy materiał ogniotrwały
Moduły z włókien ogniotrwałych, lekkość, doskonała izolacja, łatwy montaż, zastępują tradycyjne cegły
Tuopu Industry (Jiangsu) Co., Ltd. obsługuje inteligentną linię do produkcji rur z pieca do odlewania odśrodkowego, produkującą podstawowe komponenty, w tym rury do krakingu etylenu i wężownice promiennikowe o doskonałej odporności na pełzanie w wysokiej temperaturze i właściwościach przeciwnawęglających. Firma stosuje modułowe konstrukcje okładzin ogniotrwałych w konstrukcji grzejników opalanych w połączeniu ze zoptymalizowanym rozmieszczeniem palników, aby uzyskać równomierny rozkład pola temperatury i zapobiec uszkodzeniu rur w wyniku miejscowego przegrzania.
Bezpieczna obsługa i zgodność z wymogami ochrony środowiska
⚠
Dane krytyczne
Każdy jednoprocentowy wzrost współczynnika nadmiaru powietrza zwiększa zużycie paliwa o około 0,5 procent, co wiąże się z odpowiadającym wzrostem emisji NOx i CO2. Tuopu Industry (Jiangsu) Co., Ltd. integruje zaawansowane systemy kontroli spalania w konstrukcji grzejników opalanych, osiągając podwójne cele optymalizacji spalania i kontroli emisji poprzez precyzyjne monitorowanie zawartości tlenu w spalinach i temperatury ścianek rur.
W fazie rozruchu i wyłączania grzejniki opalane stanowią największe zagrożenie dla bezpieczeństwa w rafineriach. Rozwiązania inżynieryjne Tuopu Industry (Jiangsu) Co., Ltd. ściśle odpowiadają międzynarodowym standardom bezpieczeństwa, obejmującym niezawodne wykrywanie płomieni, odcięcie dopływu paliwa i systemy blokady wentylacji, aby zapewnić bezpieczną pracę przez cały cykl życia sprzętu.
Często zadawane pytania
Pytanie 1
Jaką sprawność cieplną zwykle osiągają grzejniki opalane rafinerią
Nowoczesne grzejniki rafineryjne zazwyczaj osiągają sprawność cieplną od 85 do 92 procent. Sekcja promiennikowa przekazuje ciepło poprzez konwekcję i promieniowanie, natomiast sekcja konwekcyjna odzyskuje ciepło odpadowe za pomocą rur żebrowanych. Utrzymywanie odpowiednich proporcji nadmiaru powietrza, regularne czyszczenie sekcji konwekcyjnej z zanieczyszczeń i optymalizacja geometrii płomienia palnika to skuteczne środki.
Pytanie 2
Jakie są główne przyczyny koksowania i jak temu zapobiec
Koksowanie jest spowodowane głównie nadmierną temperaturą warstwy ścianki rury, niską prędkością płynu i wydłużonym czasem przebywania. Dane branżowe pokazują, że na każde 20 do 25 stopni Fahrenheita wzrostu temperatury folii, szybkość koksowania wzrasta w przybliżeniu dwukrotnie. Zapobieganie obejmuje zwiększanie prędkości masy w celu obniżenia temperatury folii, optymalizację wtrysku pary, co może zmniejszyć szybkość koksowania o około 16 procent, oraz zastosowanie układów wielopalnikowych o małym płomieniu.
Pytanie 3
Jakie są główne konfiguracje grzejników stosowane w rafineriach
Zgodnie ze standardami API 560, typowe konfiguracje obejmują pionowe nagrzewnice cylindryczne o wysokiej wydajności i równomiernym rozkładzie, poziome nagrzewnice wężownicowe do kabiny o zwartej konstrukcji, nagrzewnice skrzynkowe z pionowymi rurami ułatwiającymi konserwację oraz nagrzewnice spiralne do płynów o dużej lepkości. Wybór zależy od wymagań procesu, warunków terenowych i budżetu inwestycji.
Pytanie 4
Jaka jest typowa długość cyklu pracy grzejników opalanych
Cykle operacyjne różnią się w zależności od rodzaju procesu i surowca. Piece koksownicze z opóźnionym koksowaniem zazwyczaj poddawane są procesowi odkoksowania w trybie online co 3 do 6 miesięcy, a odkoksowaniu parowo-powietrznemu mniej więcej co 12 miesięcy. Podgrzewacze do destylacji ropy naftowej mogą osiągać cykle od 3 do 5 lat. Optymalizacja parametrów, wzmocnienie monitorowania i terminowe odkoksowanie wydłużają cykle operacyjne.
Pytanie 5
Jakie materiały są powszechnie stosowane w rurach promieniujących
Rury o przekroju promiennikowym pracują w temperaturze od 850 do 1000 stopni Celsjusza, zazwyczaj przy użyciu rur ze stali stopowej odlewanych odśrodkowo serii HP, takich jak HP-50 i HP-Plus. Materiały te wykazują doskonałą odporność na pełzanie w wysokiej temperaturze, nawęglanie i odporność na utlenianie. Tuopu Industry (Jiangsu) Co., Ltd. obsługuje inteligentną linię do produkcji rur w piecu do odlewania odśrodkowego.
Pytanie 6
Jak zmniejszyć emisję NOx z grzejników opalanych
Podstawowe podejścia obejmują instalowanie palników o niskiej emisji NOx, wykorzystujących spalanie etapowe i recyrkulację gazów spalinowych w celu kontroli emisji poniżej 30 miligramów na normalny metr sześcienny, optymalizację temperatury wstępnego podgrzewania powietrza do spalania, precyzyjną kontrolę stosunku nadmiaru powietrza i przeprowadzanie regularnej konserwacji palnika.
Pytanie 7
Jak zanieczyszczenie sekcji konwekcyjnej wpływa na pracę grzejnika?
Zanieczyszczenie sekcji konwekcyjnej znacznie zmniejsza wydajność wymiany ciepła, co prowadzi do wzrostu temperatury komina i zużycia paliwa. Warstwa osadu pełni funkcję izolacji termicznej. Niezbędne jest regularne czyszczenie za pomocą parowych zdmuchiwaczy sadzy. Mokra para powoduje erozję, dlatego zapewnienie suchości pary ma kluczowe znaczenie.
Pytanie 8
Jakie są zalety kontraktowania EPC w przypadku projektów grzejników opalanych?
Kontraktowanie EPC integruje projektowanie, zaopatrzenie i budowę w ramach jednego podmiotu odpowiedzialnego, skutecznie skracając harmonogramy i redukując koszty zarządzania interfejsami. Tuopu Industry (Jiangsu) Co., Ltd. posiada możliwości EPC nagrzewnic opalanych, dużą bazę produkcyjną i szerokie doświadczenie w zarządzaniu projektami.
Zalecenia dotyczące wyboru
Nowe projekty rafineryjne
Priorytetowo traktuj wysokowydajne, wysoce zautomatyzowane konfiguracje grzejników, aby zmniejszyć długoterminowe koszty operacyjne. Sekcja promieniująca powinna wykorzystywać rury odlewane odśrodkowo ze stopów wysokotemperaturowych, sekcja konwekcyjna powinna wykorzystywać odporne na korozję rury żebrowane, a wykładzina ogniotrwała powinna przyjmować modułową strukturę włókien.
Projekty modernizacji
Skoncentruj się na ocenie potencjału poprawy efektywności energetycznej i ścieżek zgodności z przepisami w zakresie emisji. Ustanowienie kompleksowych systemów monitorowania temperatury ścian, regularne dostrajanie optymalizacji spalania i opracowywanie naukowych harmonogramów odkoksowania są kluczem do długoterminowej bezpiecznej pracy.
Tuopu Industry (Jiangsu) Co., Ltd., dzięki głębokiej współpracy z renomowanymi instytutami badawczymi, niezależnym możliwościom wytwarzania produktów podstawowych i rozległemu doświadczeniu inżynieryjnemu, zapewnia klientom rafinerii na całym świecie wsparcie w pełnym cyklu życia, od projektu koncepcyjnego po obsługę posprzedażną.
