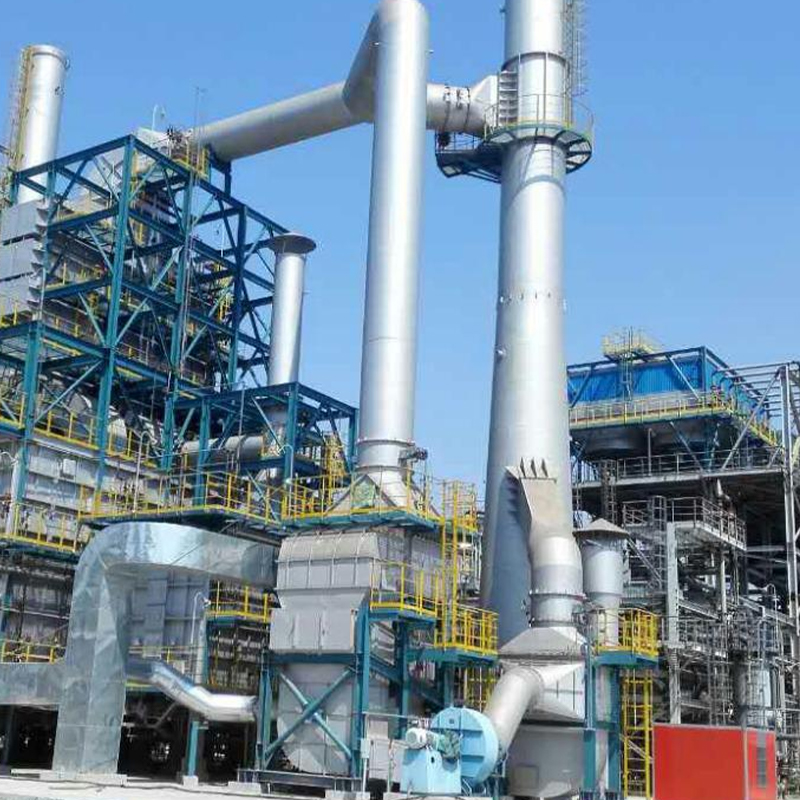

CZĘŚĆ PIECA reprezentuje podstawowe elementy konstrukcyjne i funkcjonalne przemysłowych systemów grzejników opalanych, obsługujących przemysł petrochemiczny, węglowo-chemiczny i rafineryjny. Elementy te bezpośrednio determinują sprawność cieplną, stabilność działania i żywotność pieców grzewczych. Tuopu Industry (Jiangsu) Co., Ltd., jako profesjonalny producent pieców grzewczych i rur do pieców do odlewania odśrodkowego w Chinach, posiada status dostawcy pierwszego rzędu w SINOPEC, PetroChina, CNOOC oraz certyfikat kwalifikowanego dostawcy od Sinochem Group. Firma dostarcza części zamienne pieców do pieców do krakingu etylenu, reformerów do wytwarzania wodoru, grzejników jednostek styrenu, grzejników CDU i VDU, reformerów „cztery w jednym” i zespołów rur reformera DRI.
Podstawowe portfolio produktów
Tuopu Industry (Jiangsu) Co., Ltd. obsługuje bazę produkcyjną grzejników opalanych na dużą skalę, inteligentny zakład produkcji rur piecowych oraz stację dokującą typu roll-on/roll-off, umożliwiając realizację pełnego łańcucha dostaw, od projektowania i produkcji po kontraktowanie EPC. Firma ściśle przestrzega norm API 560 dotyczących grzejników opalanych w ogólnej obsłudze rafinerii. Portfolio części do grzejników opalanych obejmuje cztery główne kategorie:
| Kategoria produktu | Funkcja podstawowa | Zakres zastosowania |
| Moduł sekcji konwekcyjnej | Podgrzewa wstępnie płyn procesowy poprzez konwekcyjny transfer ciepła i obniża temperaturę gazów spalinowych | Piece do krakingu etylenu, reformery wodoru, instalacje do destylacji atmosferycznej i próżniowej |
| Arkusz tuby | Podtrzymuje i zabezpiecza rury pieca w warunkach wysokiej temperatury i wysokiego ciśnienia | Arkusze rurowe sekcji konwekcyjnej, arkusze rurowe sekcji promieniującej |
| Kolektor | Dystrybuuje lub zbiera płyn procesowy na wielu ścieżkach przepływu, aby zapewnić równomierną dystrybucję | Rury kolektora reformera, kolektory rozdzielcze pieca do krakingu |
| Seria akcesoriów do pieców | Elementy konstrukcyjne, podpory wykładzin ogniotrwałych i zespoły uszczelniające | Ogólne przemysłowe systemy wspomagające grzejniki opalane |
Podstawy techniczne modułów sekcji konwekcyjnej

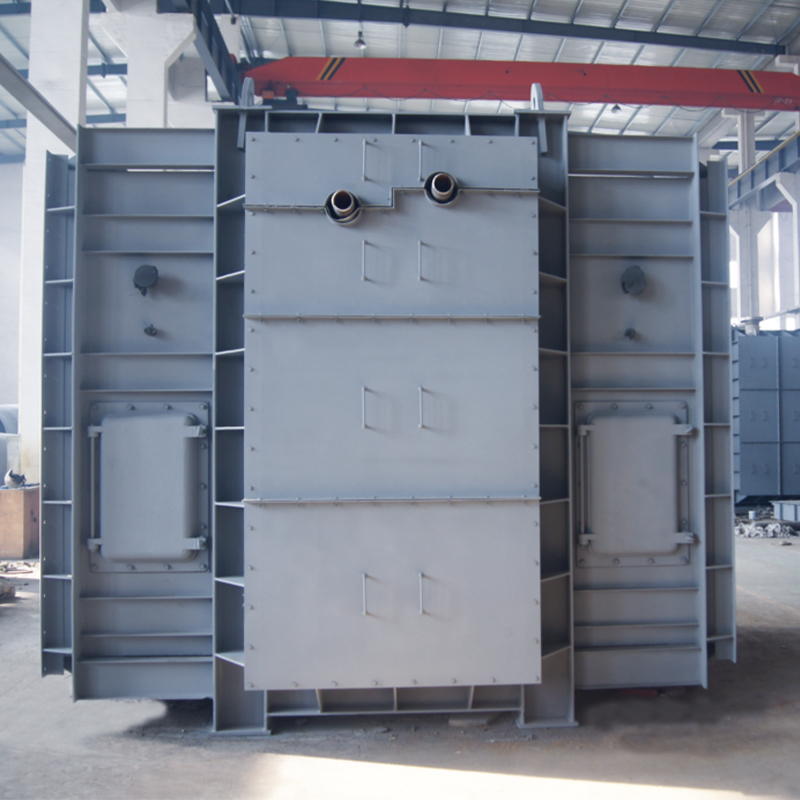

Sekcja konwekcyjna służy jako krytyczna strefa wymiany ciepła, w której gazy spalinowe opuszczające sekcję promiennikową w dalszym ciągu przekazują energię cieplną. Zgodnie z wymaganiami API 560 projekty sekcji konwekcyjnych muszą zapewniać miejsce na dwa przyszłe rzędy rur i uwzględniać możliwości zdmuchiwania sadzy, nakłuwania parowego lub torów przemywania wodą. Tuopu Industry (Jiangsu) Co., Ltd. produkuje moduły sekcji konwekcyjnych wykorzystujące rury żebrowane lub rury z kolcami w celu zwiększenia powierzchni wymiany ciepła i znacznego zwiększenia sprawności cieplnej. API 560 określa, że grubość arkusza rury konwekcyjnej nie powinna być mniejsza niż 1/2 cala (około 12,7 mm), a ogniotrwałe warstwy izolacyjne zapewniają, że temperatura zewnętrznej obudowy nie przekracza 180 stopni Fahrenheita (około 82 stopni Celsjusza).
W praktycznych zastosowaniach inżynieryjnych w zespołach rur konwekcyjnych stosuje się zazwyczaj układy schodkowe z odstępami między rurami opartymi na standardowych wielokrotnościach średnicy nominalnej. Moduły sekcji konwekcyjnej Tuopu Industry (Jiangsu) Co., Ltd. były szeroko stosowane w projektach modernizacji i projektach od podstaw dla dużych przedsiębiorstw rafineryjnych i petrochemicznych, gdzie sprawdzone rozwiązania inżynieryjne skutecznie radzą sobie z siarczkowaniem w wysokiej temperaturze, korozją zanieczyszczającą i innymi typowymi wyzwaniami serwisowymi.
Wybór materiału na arkusze rur i kolektory

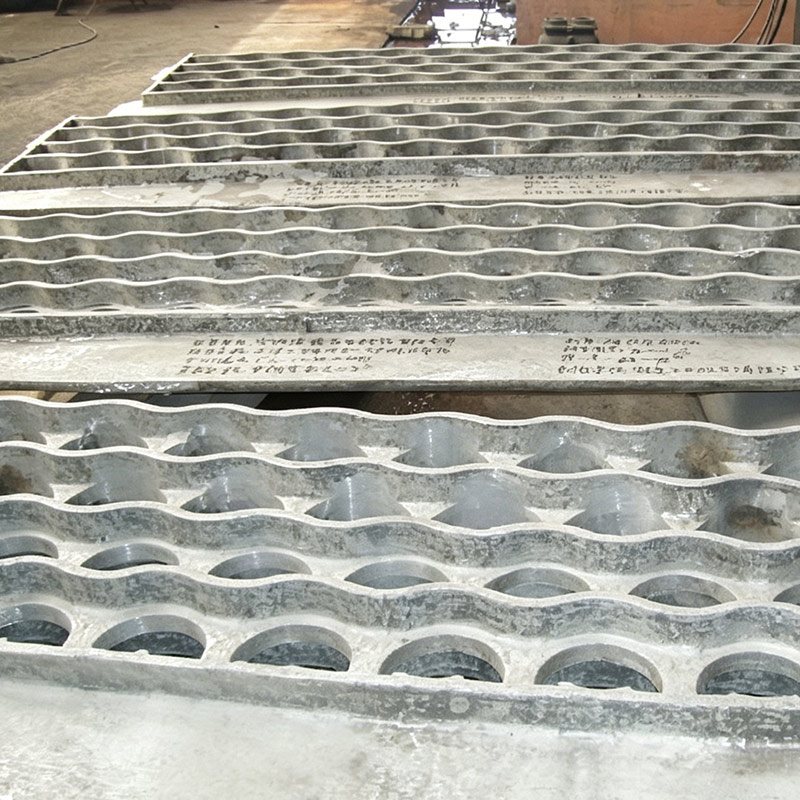

Arkusze rurowe pełnią funkcję podpór konstrukcyjnych dla systemów rur piecowych, pracujących w sposób ciągły w środowiskach o wysokiej temperaturze, wysokim ciśnieniu i mediach korozyjnych. Arkusze rur ze staliwa zapewniają doskonałą odporność na pełzanie w wysokiej temperaturze i wytrzymałość konstrukcyjną, co czyni je preferowanym wyborem dla grzejników opalanych produktami petrochemicznymi. API 560 ustanawia jasne wymagania materiałowe: gdy projektowane temperatury podpór przekraczają 1200 stopni Fahrenheita (około 649 stopni Celsjusza), a zawartość wanadu i sodu w paliwie przekracza 100 części na milion, podpory muszą być albo pokryte 50 milimetrami odlewanego materiału ogniotrwałego o dużej gęstości, albo wykonane ze specjalnych materiałów stopowych.

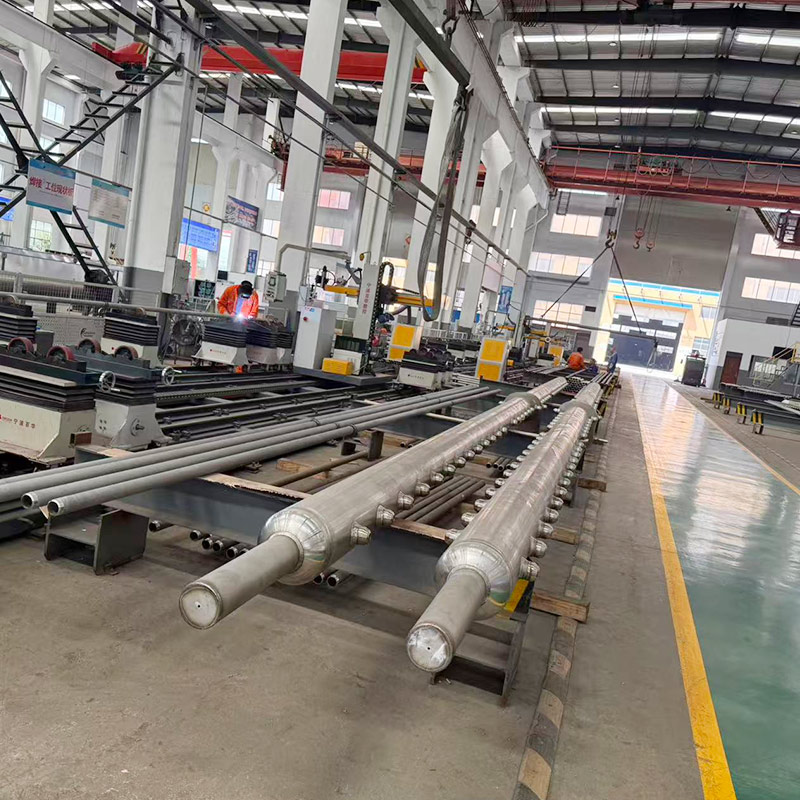

Elementy kolektora ze stali nierdzewnej pełnią funkcje dystrybucji i gromadzenia płynów w jednostkach petrochemicznych. Zgodnie z postanowieniami dodatkowymi API 560, wydanie drugie, kolektory umieszczone wewnątrz skrzynek rozgałęźnych należy dobierać na takie samo ciśnienie projektowe jak rury łączące, przy temperaturze projektowej równej maksymalnej temperaturze roboczej płynu w tym miejscu plus co najmniej 50 stopni Celsjusza. Tuopu Industry (Jiangsu) Co., Ltd. produkuje kolektory ze stali nierdzewnej gatunków, w tym 304, 321, 316 i 316L, o średnicach zewnętrznych w zakresie od 18 mm do 610 mm i grubościach ścianek od 6 mm do 50 mm, spełniając różnorodne wymagania dotyczące rurociągów transportowych średniego i niskiego ciśnienia.
System mocowania akcesoriów piecowych

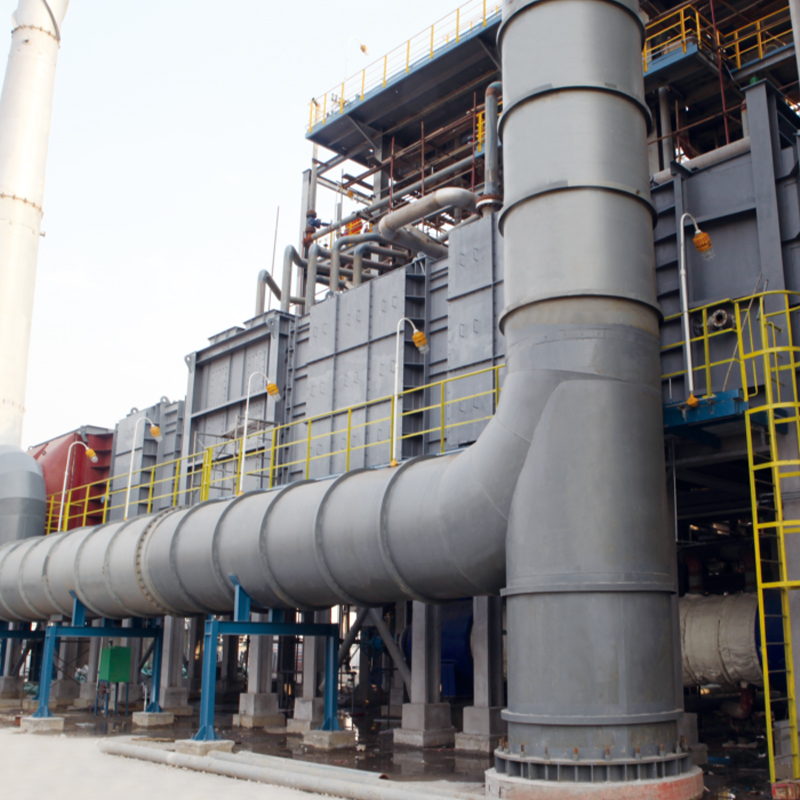

Seria akcesoriów do pieców obejmuje elementy ze stali konstrukcyjnej, kotwy do wykładzin ogniotrwałych, złącza dylatacyjne, zespoły uszczelniające i drzwi dostępowe. Chociaż te akcesoria nie uczestniczą bezpośrednio w przenoszeniu ciepła, znacząco wpływają na ogólną szczelność pieca, sprawność cieplną i dostępność konserwacji. Tuopu Industry (Jiangsu) Co., Ltd. ściśle wdraża specyfikacje techniczne API 560 dotyczące wymagań dotyczących materiałów kotew (co najmniej stal nierdzewna typu 304), rozmieszczenia złącz dylatacyjnych i praktyk konstrukcyjnych z materiałów ogniotrwałych, aby zapewnić niezawodność produktu przez cały cykl życia produktu.
Firma obsługuje inteligentną linię produkcyjną w swojej bazie produkcyjnej nagrzewnic opalanych na dużą skalę, zapewniając kompleksową kontrolę jakości, od kontroli surowców, odlewania precyzyjnego i obróbki skrawaniem po testowanie gotowego produktu. Jako pierwszorzędny dostawca dla SINOPEC, PetroChina i CNOOC, Tuopu Industry (Jiangsu) Co., Ltd. eksportuje produkty na rynki zagraniczne, gromadząc rozległe doświadczenie w realizacji projektów w zaawansowanych zastosowaniach, w tym wężownicach promiennikowych pieca do krakingu etylenu i zespołach rur reformera.
Wytyczne dotyczące doboru elementów grzejników opalanych
Przy wyborze części zamiennych do pieca niezbędna jest wszechstronna ocena warunków projektowych, charakterystyki mediów, cykli operacyjnych i strategii konserwacji. Poniższa tabela podsumowuje kluczowe czynniki odniesienia przy wyborze głównych komponentów:
| Komponent | Kluczowe parametry wyboru | Wspólne materiały |
| Moduł sekcji konwekcyjnej | Powierzchnia wymiany ciepła, temperatura gazów spalinowych, liczba rzędów rur, typ rozszerzonej powierzchni | Rury żebrowane ze stali węglowej, stali stopowej |
| Arkusz tuby | Temperatura projektowa, ciśnienie projektowe, układ otworów w rurze, naddatek na korozję | Staliwo, stal nierdzewna |
| Kolektor | Natężenie przepływu cieczy, ciśnienie znamionowe, zakres temperatur, media korozyjne | Stal nierdzewna 304/316/316L |
| Akcesoria do pieców | Klasa ogniotrwałości, obciążenie konstrukcyjne, wymagania dotyczące uszczelnienia, dostęp konserwacyjny | Stal węglowa, stal nierdzewna, materiały ogniotrwałe |
Często zadawane pytania
01
Jaka jest podstawowa różnica między modułami sekcji konwekcyjnej a sekcjami promieniującymi
Moduły sekcji konwekcyjnej opierają się na konwekcyjnym przenoszeniu ciepła jako dominującym mechanizmie, przy czym płyn procesowy wpływa do sekcji konwekcyjnej w celu wstępnego podgrzania przed przepłynięciem do sekcji promiennikowej. Sekcje promiennikowe wykorzystują do ogrzewania bezpośrednie promieniowanie płomienia. Sekcje konwekcyjne działają przy niższych temperaturach gazów spalinowych i zazwyczaj wykorzystują rury o wydłużonej powierzchni, takie jak rury żebrowane lub z kolcami, aby poprawić przenoszenie ciepła, podczas gdy sekcje promiennikowe muszą wytrzymywać wyższe gęstości strumienia ciepła.
02
Jakie zalety oferują blachy rurowe ze staliwa w porównaniu z blachami rurowymi spawanymi?
Arkusze rur ze staliwa mają integralną konstrukcję bez wad spawalniczych, zapewniając doskonałą odporność na pełzanie w wysokiej temperaturze, co jest szczególnie krytyczne w warunkach pracy w wysokiej temperaturze i pod wysokim ciśnieniem. Spawane arkusze rur są podatne na pękanie spoiny w wyniku długotrwałych cykli termicznych, podczas gdy ciągłość strukturalna arkuszy rur ze staliwa skutecznie zmniejsza takie ryzyko.
03
Jakie są typowe zastosowania kolektorów ze stali nierdzewnej w instalacjach petrochemicznych
Rozdzielacze ze stali nierdzewnej są szeroko stosowane w dystrybucji surowca do pieców do krakingu etylenu, zbieraniu gazów procesowych w reformatorach wodoru oraz ekstrakcji z bocznym ciągiem w jednostkach destylacji atmosferycznej i próżniowej. Klasy 304 i 316L są przeznaczone odpowiednio do ogólnych zastosowań związanych z korozją i mediów zawierających chlorki w trudnych warunkach pracy.
04
Jakie są podstawowe wymagania projektowe API 560 dla komponentów grzejników opalanych?
API 560 obejmuje projektowanie procesów, projektowanie spalania, projektowanie mechaniczne, dobór materiałów, kontrolę produkcji i uruchamianie instalacji. Kluczowe wymagania obejmują minimalną grubość blachy rury, materiały kotwiące wykładziny ogniotrwałej, projektowe marginesy temperatur kolektora, wymagania dotyczące rozszerzalności sekcji konwekcyjnej i dopuszczalne temperatury obudowy zewnętrznej.
05
Jaki jest typowy cykl wymiany elementów grzejnika opalanego drewnem
Cykle wymiany zależą od warunków pracy, korozyjności mediów i praktyk konserwacyjnych. Moduły sekcji konwekcyjnych wymagają zazwyczaj oceny kontrolnej co 5 do 8 lat, natomiast arkusze rurowe i kolektory mogą wytrzymać ponad 10 lat w normalnych warunkach pracy. Zasiarczenie w wysokiej temperaturze, nawęglanie i zmęczenie cieplne stanowią główne przyczyny awarii; regularne badania nieniszczące skutecznie wydłużają żywotność.
06
Jak określić, kiedy arkusze rurowe wymagają wymiany
Wymianę blachy rury należy rozważyć, jeśli zostaną spełnione następujące warunki: owalność otworu rury przekraczająca tolerancję, uszkodzenie powierzchni uszczelniającej powodujące wyciek, zmniejszenie grubości ścianki przekraczające naddatek na korozję lub propagacja pęknięć osiągająca wymiary krytyczne. Tuopu Industry (Jiangsu) Co., Ltd. zaleca przeprowadzanie ultradźwiękowych pomiarów grubości i testów penetracyjnych podczas corocznych przestojów konserwacyjnych.
