Przemysł DRI (Bezpośredni przemysł zredukowany żelaza) reprezentuje krytyczny segment metalurgii stali, skupiający się na przetwarzaniu rudy żelaza w żelazo metaliczne o wysokiej czystości w procesach redukcji na bazie gazu lub węgla w temperaturach poniżej temperatury topnienia żelaza. Tuopu Industry (Jiangsu) Co., Ltd. to profesjonalna marka pieców grzewczych i rur do pieców do odlewania odśrodkowego w Chinach, służąca jako dostawca pierwszego poziomu dla SINOPEC, PetroChina i CNOOC oraz kwalifikowany dostawca dla Sinochem Group. Firma posiada bazę produkcyjną wielkogabarytowych grzejników opalanych, inteligentny zakład produkcyjny rur piecowych oraz dok typu roll-on/roll-off, świadcząc usługi kontraktowania EPC w zakresie zespołu pieca DRI i rury reformera dla DRI.
Podstawowe procesy i konfiguracja sprzętu w branży DRI
W branży DRI procesy wykorzystujące gazowe piece szybowe stanowią około 75,8% globalnych mocy produkcyjnych, przy czym dominującymi szlakami technologicznymi są MIDREX i Energiron. Podstawowy przebieg procesu składa się z czterech etapów: redukcji, reformingu, odzyskiwania ciepła i brykietowania. Tuopu Industry (Jiangsu) Co., Ltd. dostarcza zespół pieca DRI i rury reformatora do DRI, które są kluczowym wyposażeniem w tym łańcuchu procesowym, bezpośrednio wpływającym na wydajność wytwarzania gazu redukującego i jakość konwersji rudy żelaza.
Przygotowanie gazu redukującego jest centralnym elementem procesów DRI. Gaz ziemny (zwykle metan) miesza się z odzyskanym gazem piecowym i przepływa przez rury reformingowe wypełnione katalizatorami na bazie niklu, gdzie poddaje się reakcjom reformingu w podwyższonych temperaturach, w wyniku czego powstaje gaz redukujący bogaty w wodór i tlenek węgla. Tuopu Industry (Jiangsu) Co., Ltd. produkuje rury katalizatora reformera przy użyciu technologii odlewania odśrodkowego, odporne na temperatury robocze przekraczające 900°C i złożone cykle naprężeń termicznych, zapewniając stabilny skład gazu redukującego.
| Typ procesu | Reduktor | Forma reaktora | Globalny udział w mocy | Typowy zakres temperatur |
| Gazowy piec szybowy | Gaz ziemny / wodór | Piec szybowy | 75,8% | 900–1050°C |
| Piec obrotowy na bazie węgla | Węgiel niekoksujący | Piec obrotowy | 24% | 900–1050°C |
| Złoże fluidalne na bazie gazu | Gaz ziemny | Reaktor ze złożem fluidalnym | 0,2% | Około. 600°C |
| Piec z paleniskiem obrotowym | Węgiel / koks | Piec z paleniskiem obrotowym (RHF) | Drobny udział | 1250–1350°C |
Powyższa tabela wyraźnie ilustruje rozkład głównych szlaków technologicznych w branży DRI. Dominują procesy wykorzystujące gazowy piec szybowy ze względu na wysoką wydajność, niską emisję i elastyczną formę produktu (zimny DRI, gorący DRI i gorące brykietowane żelazo HBI). Tuopu Industry (Jiangsu) Co., Ltd. projektuje linię produktów Piec DRI specjalnie dla pieców szybowych na bazie gazu i powiązanych systemów reformingu, obejmującą cały łańcuch dostaw od korpusu pieca redukcyjnego do zespołów rur reformera.
Wymagania techniczne i standardy produkcyjne dla rur reformerowych DRI

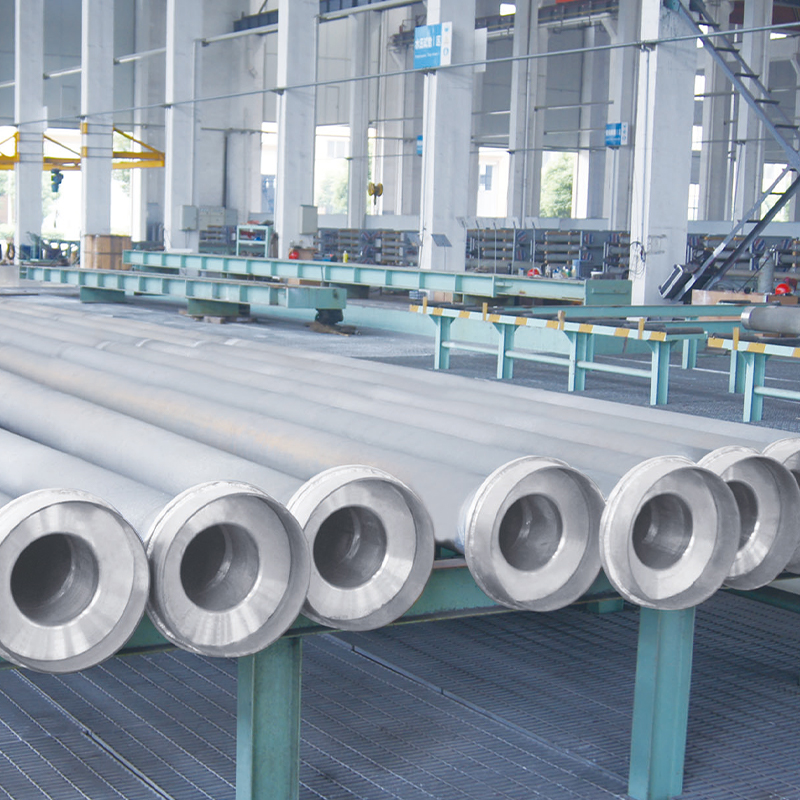

DRI Reformer Tube to rdzeń przenoszący ciśnienie w piecu do reformingu, pracujący w wyjątkowo trudnych warunkach: temperatury wewnętrzne przekraczające 900°C, bezpośrednie ogrzewanie promiennikowe z płomieni spalania na zewnątrz, wysokie wewnętrzne ciśnienie gazu i ścieranie mechaniczne ze złóż katalizatora. Tuopu Industry (Jiangsu) Co., Ltd. wykorzystuje technologię odlewania odśrodkowego do produkcji rur katalizatora reformującego, procesu, który zapewnia mikrostrukturę gęstych ścian, wyrafinowaną strukturę ziaren oraz znacznie zwiększoną odporność na pełzanie w wysokiej temperaturze i odporność na utlenianie.
Jeśli chodzi o dobór materiału, w rurach DRI Reformer Tubes zazwyczaj wykorzystuje się stopy o wysokiej zawartości niklu i chromu (takie jak gatunki HP i HK), zawierające 25–35% chromu i 35–45% niklu, z dodatkami niobu, wolframu, tytanu i innych pierwiastków śladowych w celu wzmocnienia granic ziaren. Tuopu Industry (Jiangsu) Co., Ltd. prowadzi inteligentny zakład produkcyjny rur piecowych wyposażony w zaawansowany sprzęt do odlewania odśrodkowego i systemy badań nieniszczących, zapewniające, że każda rura do reformingu spełnia rygorystyczne standardy jakości przemysłu petrochemicznego.
Kluczowe wskaźniki wydajności rur reformujących
- Temperatura pracy: wewnątrz 900–1050°C, temperatura ścianek do 1100°C
- Wymagania dotyczące ciśnienia: Wytrzymują wewnętrzne ciśnienie gazu redukującego i ciężar złoża katalizatora
- Standard materiałowy: Stop żaroodporny o wysokiej zawartości niklu i chromu, gęsta struktura odlewu odśrodkowego
- Żywotność: Typowy cykl operacyjny około 8–12 lat
- Proces produkcyjny: Precyzyjna obróbka odlewów odśrodkowych, badania nieniszczące
Rodzaje uszkodzeń rur do reformingu obejmują przede wszystkim odkształcenie pełzające, pękanie zmęczeniowe cieplnie, kruchość nawęglania i odpryskiwanie zgorzeliny tlenkowej. Tuopu Industry (Jiangsu) Co., Ltd. zapobiega tym zagrożeniom poprzez zoptymalizowane proporcje składu stopu, kontrolowane szybkości chłodzenia odlewów i rygorystyczne protokoły kontroli fabrycznej podczas projektowania i produkcji rur Reformer Tubes. Jako dostawca pierwszego poziomu dla SINOPEC, PetroChina i CNOOC, produkty firmy wykazały długoterminową stabilną pracę w wielu instalacjach DRI.
Projektowanie konstrukcyjne i zastosowania inżynieryjne pieca DRI

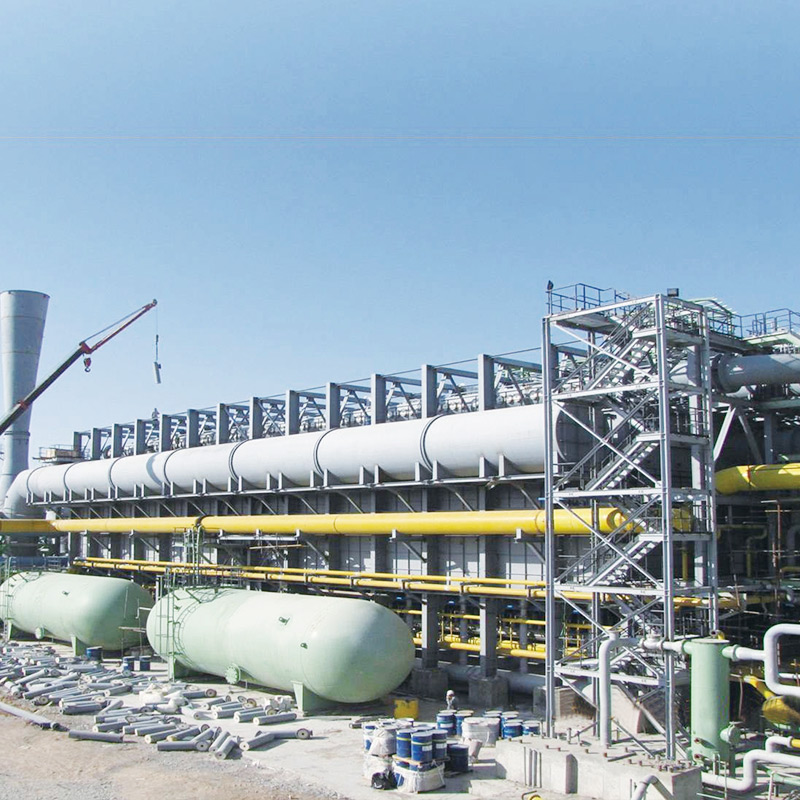

Piec DRI jest reaktorem rdzeniowym w procesach bezpośredniej redukcji na bazie gazu, a jego konstrukcja konstrukcyjna bezpośrednio wpływa na wydajność redukcji, zużycie energii i stopień metalizacji produktu. Typowy gazowy piec szybowy DRI składa się z cylindrycznego zbiornika wyłożonego materiałami ogniotrwałymi. Pelety rudy żelaza lub ruda bryłowa są ładowane od góry i opadają grawitacyjnie, kontaktując się z przepływającym do góry gazem redukującym w przeciwprądzie, aby zakończyć reakcję redukcji. Tuopu Industry (Jiangsu) Co., Ltd. świadczy usługi kontraktowania EPC dla pieca DRI, obejmujące pełny przepływ pracy, od projektu inżynieryjnego i produkcji sprzętu po instalację, uruchomienie i zarządzanie projektem.
W praktyce inżynierskiej projekt pieca DRI musi kompleksowo uwzględniać następujące czynniki: stosunek wysokości do średnicy korpusu pieca, równomierność dystrybucji gazu redukującego, kontrolę prędkości opadania wsadu oraz niezawodność dynamicznych systemów uszczelniających. Tuopu Industry (Jiangsu) Co., Ltd. wykorzystuje dojrzałe rozwiązania inżynieryjne i rozległe doświadczenie w zarządzaniu projektami budowlanymi, aby świadczyć usługi EPC pieców grzewczych dla licznych krajowych i międzynarodowych instalacji petrochemicznych, chemicznych i rafinerii ropy naftowej. Portfolio produktów obejmuje piece do krakingu etylenu, reformery do wytwarzania wodoru, piece grzewcze do styrenu, piece grzewcze CDU i VDU, reformery „cztery w jednym” i wiele innych.
| Nazwa sprzętu | Funkcja | Podstawowe komponenty | Pole aplikacji |
| DRI Furnace | Reaktor bezpośredniej redukcji rudy żelaza | Korpus wału, wykładzina ogniotrwała, system dystrybucji gazu | Instalacje DRI na bazie gazu |
| Zespół rury reformera | Reaktor redukcyjny do reformingu gazu | Rury do reformingu, katalizatory, blachy rurowe, rury pigtailowe | Systemy reformowania DRI |
| Piec do krakingu etylenu | Kraking węglowodorów w wysokiej temperaturze | Rury krakingowe, sekcja radiacyjna, sekcja konwekcyjna | Zakłady petrochemiczne etylenu |
| Reformator wytwarzania wodoru | Reforming parowy gazu ziemnego w celu uzyskania wodoru | Rury reformera, palniki, odzysk ciepła odpadowego | Rafinacja / chemiczna produkcja wodoru |
| Reformator „cztery w jednym”. | Wieloprocesowe zintegrowane ogrzewanie | Sekcja promiennikowa, sekcja konwekcyjna, rury kolektorowe | Integracja rafineryjno-chemiczna na dużą skalę |
Powyższa tabela zawiera listę głównych linii produktów Tuopu Industry (Jiangsu) Co., Ltd. w branży DRI i sektorach pokrewnych. Należy podkreślić, że firma udostępnia wyłącznie modele produktów i funkcje wyraźnie wymienione na jej stronie internetowej, w tym zespół rury reformera do DRI, piec DRI, rury do krakingu etylenu, wężownice promiennikowe, sekcje konwekcyjne i inne. Wszystkie opisy produktów opierają się na rzeczywistych możliwościach produkcyjnych i doświadczeniu inżynierskim.
Trendy rozwojowe i zielona transformacja w branży DRI
Globalny przemysł DRI przechodzi głęboką ekologiczną transformację. Konwencjonalne procesy DRI na bazie gazu ziemnego już charakteryzują się znacznie niższą emisją CO2 niż metody wielkopiecowe, natomiast technologia DRI wykorzystująca w 100% zielony wodór jako środek redukujący jest uważana za kluczową ścieżkę dekarbonizacji przemysłu stalowego. Wiodący dostawcy technologii, tacy jak MIDREX, opracowali projekty instalacji umożliwiających elastyczne przełączanie między reduktorami (gaz ziemny, wodór, gaz syntezowy), rezerwując interfejsy techniczne na potrzeby przyszłej redukcji w pełni opartej na wodorze. Tuopu Industry (Jiangsu) Co., Ltd. uważnie monitoruje tę tendencję, a projekty zespołów pieca DRI i rur reformera są już w stanie dostosować się do różnych składów gazów redukujących.
Pod względem skali produkcji, elastyczność projektowania zakładów DRI stanowi kolejną istotną zaletę. W przeciwieństwie do tradycyjnej trasy wielkiego pieca–BOF, która dla opłacalności ekonomicznej wymaga minimalnej rocznej produkcji wynoszącej około 2 miliony ton, zakłady DRI mogą zaczynać od zaledwie 0,5 miliona ton rocznie, tworząc minihutę stali z elektrycznymi piecami łukowymi (EAF). Dzięki temu są one szczególnie odpowiednie dla regionów o rozproszonych zasobach lub ograniczonych dostawach gazu ziemnego/wodoru. Tuopu Industry (Jiangsu) Co., Ltd. oferuje możliwości kontraktowania EPC obejmujące projekty DRI o różnej skali, od dostawy podstawowego sprzętu po kompletną dostawę inżynieryjną, z dostępnymi rozwiązaniami niestandardowymi.
Często zadawane pytania
Jakie materiały są zwykle używane do produkcji rur DRI Reformer Tubes
Rury DRI Reformer Tubes są zazwyczaj produkowane z żaroodpornych stopów o wysokiej zawartości niklu i chromu (takich jak gatunki HP i HK) przy użyciu technologii odlewania odśrodkowego, aby wytrzymać temperatury robocze powyżej 900°C i środowiska o wysokim wewnętrznym ciśnieniu gazu.
Co odróżnia piec DRI od konwencjonalnych pieców opalanych
Piec DRI to reaktor szybowy zaprojektowany specjalnie do bezpośredniej redukcji rudy żelaza. Jego charakterystyczne cechy obejmują przeciwprądowy kontakt gaz-ciało stałe, dynamiczne systemy uszczelniające i wykładzinę ogniotrwałą, zasadniczo różniące się od konwencjonalnych grzejników opalanych zasadami procesu i konstrukcją.
Jaki jest typowy skład gazu redukującego w procesach DRI na bazie gazu
W procesach DRI na bazie gazu gaz redukujący składa się zazwyczaj z około 55% wodoru i 36% tlenku węgla, przy stosunku H2/CO wynoszącym około 1,5, wytwarzanego w wyniku reformingu katalitycznego gazu ziemnego w rurach Reformer Tubes.
Jakie są główne formy produktu DRI
Produkty DRI są dostępne w trzech głównych postaciach: zimny DRI (CDRI), gorący DRI (HDRI) i gorące brykietowane żelazo (HBI). HBI jest wytwarzany poprzez prasowanie gorącego DRI w brykiety o dużej gęstości w celu bezpiecznego przechowywania i transportu.
Jaka jest typowa żywotność rury reformera
W normalnych warunkach pracy rury Reformer Tubes mają zazwyczaj żywotność około 8 do 12 lat, w zależności od temperatury roboczej, wahań ciśnienia, częstotliwości wymiany katalizatora i gatunku materiału rury.
Jakie usługi związane z DRI świadczy Tuopu Industry
Tuopu Industry (Jiangsu) Co., Ltd. zapewnia produkcję i dostawę podstawowego wyposażenia, w tym pieca DRI i zespołu rur reformatora dla DRI, a także usługi kontraktowania EPC w zakresie grzejników opalanych, obejmujące projektowanie techniczne, produkcję sprzętu, instalację, uruchomienie i zarządzanie projektem.
Jakie korzyści dla środowiska oferuje proces DRI w porównaniu z produkcją stali w wielkim piecu?
Procesy DRI zużywają około połowę energii na trasach wielkiego pieca i generują znacznie niższą emisję CO2. Wykorzystując 100% wodór jako środek redukujący, można osiągnąć niemal zerową emisję dwutlenku węgla, co stanowi podstawową ścieżkę technologiczną zielonej transformacji w przemyśle stalowym.
Jakie korzyści oferuje odlewanie odśrodkowe w produkcji rur Reformer Tube?
W wyniku odlewania odśrodkowego powstają rury Reformer Tubes o gęstej mikrostrukturze ścianek, rozdrobnionym rozmiarze ziaren i braku wad skurczowych, co znacznie zwiększa odporność na pełzanie w wysokiej temperaturze, odporność na utlenianie i wytrzymałość na ciśnienie w porównaniu z procesami odlewania statycznego.
